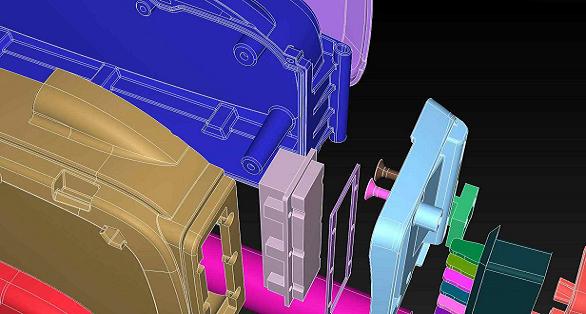

產品結構設計是針對產品內部結構、機械部分的設計；一個好產品首先要實用，因此，產品設計首先是功能，其次才是形狀。產品實現其各項功能完全取決于一個優秀的結構設計。結構設計是機械設計的基本內容之一，也是整個產品設計過程中最復雜的一個工作環節，在產品形成過程中，起著至關重要的作用。
節約材料保證機械設能的結構設計
既要節約材料，又要保證構件的機械性能(強度，剛度等)，作到兩全其美。這樣首先要考慮的問題就是結構屈曲變形的問題，“屈曲”是由于剛度不足而產生的破壞，則度又叫剛性或回彈率c屈曲是薄殼，是常見的破壞方式，局部屈曲分：受壓屈曲，受彎屈曲和扭轉屈曲三種。如何強化薄殼，梁和柱是解決屈曲問題的主要方案。預防屈曲的措施如下：
(1)采用加強方法，加筋，壓瓦楞，表面網紋結構，均可提高構件的強度和剛度，以防止局部屈曲。
(2)選用具有較高彈性模量B和較高剪切模量G的硬質材料。
(3)梁和拄的設計，用管子代替實心棒承受的轉載荷大，因空心管其重量x、y、z：軸三座標的慣性矩較大，故在抗彎曲和抗扭轉方面比實心棒效果更好。
(4)增加壁厚，選用令直徑厚壁管，承受彎曲時不致于屈曲。
(5)薄壁管彎形時，可裝入填充物如砂子、蠟或樹脂等，彎形時這些填充鉤可加強管壁并產生流體靜壓力，彎形后將填充物熔化，回收以備再用。
節約樹料助產品(零件、部件)結構設計
電子元器件中，有許多產品結構不單是為了確保其機械強度，而更多地考慮其電性能。如變壓器的功能，導磁率是它的主要質量指標和設計的主導思想，如何在保證質量的條件下縮小體積，減少材料消耗，就是改進產品結構設計的方向。
例如變壓器阻流圈鐵；路的設計，有CD型和ED型兩種，其鐵芯均需用冷軋硅鋼帶(D310)制造。ED型采用沖壓片重疊裝配而成，CD型采用卷繞工藝制成。但CD型鐵芯比ED型鐵芯有顯著的優點；它質量穩定，損耗小，導磁串高，相同橫截面積的c型鐵芯導磁率B位為15000-17000高斯，而E型結構的鐵芯B值一般在9000—12000高斯；相同容量的C型鐵芯比E型欽芯重員可減輕三分之一左右，節約了鋼材。生產一臺250瓦的同功率的變壓器．按采用C型鐵芯耗用繼鋼片1.88公斤，而采用E型鐵芯需耗用硅鋼片3.04公斤；同時C型銀芯外形美觀，裝越簡便。因此，在各種變壓器和阻流圈的設計中均應盡量采用C型鐵芯結構，既提高了產品質量，每臺又減少消耗硅鋼片1.16公斤(約38％)。
